当社ではケーブル敷設ルート構築部材として、古河電気工業㈱製品「グリーントラフ」を御提案させて頂いております。
グリーントラフとは
リサイクルプラスチックを使用した環境にやさしいケーブルトラフです。
グリーントラフの特徴
- ①簡単施工・・・小型軽量だから設置場所が自由
-
- 軽量・・・コンクリートトラフの約1/4の重量です
- 連結・・・オスメス構造ですぐに連結可能。
- 蓋固定・・・蓋をバックルで固定できます。
- 加工・・・手ノコ、ホールソーで簡単に加工できます。
- ②丈夫・・・壊れにくく、腐食しにくく、燃えにくい
-
- 耐荷重・・・４．９ｋN／５００ｍｍに耐える強度があります。
（常時車両が載る場所では使用できません。
トラフ上を車両が通る場合には鉄板等を敷いて下さい。） - 耐腐食性・・・海水、融雪剤、酸性雨などに強く、長寿命です。
- 耐衝撃性・・・衝撃に強く、欠損が減少します。
- 難燃性・・・自消性のある難燃性です。
- 耐荷重・・・４．９ｋN／５００ｍｍに耐える強度があります。
- ③環境にやさしい
-
- リサイクルプラスチックを原料とした環境にやさしい製品です。
- エコマークを取得しています。(ケーブルトラフのカテゴリー認定第一号)
グリーントラフの各部材
様々な施工現場にも対応できるよう取り揃えております。
-
- 直管
-
- 45度曲がり管
-
- 勾配管
-
- 分岐ボックス
-
- T分岐
現場でのニーズに答える、グリーントラフ関連部材です。
-
- 端面板
-
- 止め金具
-
- ワンタッチバンド
-
- 固定用ゲタ
-
- 異サイズ接続板

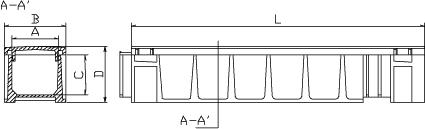

（参考)直管のサイズ表
| 品番 | 呼び径 | Ａ | Ｂ | Ｃ | Ｄ | Ｌ |
|---|---|---|---|---|---|---|
| GT-L070B-N00-0 | 70 | 70 | 120 | 80 | 130 | 1000 |
| GT-L120B-N00-0 | 120 | 120 | 170 | 100 | 150 | |
| GT-L150B-N00-0 | 150 | 160 | 210 | 135 | 190 | |
| GT-L200A-N00-0 | 200A | 200 | 270 | 100 | 170 | |
| GT-L200B-N00-0 | 200B | 200 | 270 | 185 | 255 | |
| GT-L200C-N00-0 | 200C | 200 | 270 | 265 | 335 | |
| GT-L300B-N00-0 | 300B | 00 | 390 | 175 | 265 | |
| GT-L300C-N00-0 | 300C | 300 | 390 | 255 | 345 | |
| GT-L250B-N00-0 | 250 | 250 | 330 | 175 | 265 | 500 |
| GT-L400B-N00-0 | 400 | 400 | 490 | 180 | 280 | |
| GT-L430C-N00-0 | 430C | 450 | 540 | 255 | 60 | |
 |
||||||
